Ahoj! Ako dodávateľ zliatinových rúrok sa ma často pýtajú, ako presne zmerať hrúbku zliatinovej rúry. Je to zásadný aspekt, najmä pokiaľ ide o zabezpečenie kvality a výkonu týchto trubíc v rôznych aplikáciách. V tomto blogu sa podelím o niekoľko praktických metód a tipov, ktoré vám môžu pomôcť presne zmerať hrúbku zliatinovej rúrky.
Prečo je dôležité presné meranie hrúbky
Predtým, než sa ponoríme do metód merania, povedzme si rýchlo, prečo je presné meranie hrúbky také dôležité. Hrúbka zliatinovej rúrky priamo ovplyvňuje jej pevnosť, trvanlivosť a odolnosť voči korózii a tlaku. V odvetviach, ako je výroba energie, petrochemický a automobilový priemysel, môže používanie rúrok s nesprávnou hrúbkou viesť k vážnym bezpečnostným problémom a nákladným poruchám. Napríklad v systéme kotla, ak je hrúbka rúry príliš tenká, nemusí byť schopná odolať vysokému tlaku a teplote, čo môže viesť k výbuchu kotla. Na druhej strane, ak je rúrka príliš hrubá, môže to zvýšiť náklady a hmotnosť zariadenia bez poskytnutia akýchkoľvek ďalších výhod.
Metódy merania hrúbky zliatinových rúrok
1. Meranie posuvného meradla
Jednou z najjednoduchších a najbežnejších metód na meranie hrúbky trubice je použitie posuvného meradla. Existujú dva hlavné typy posuvných meradiel: nóniové posuvné meradlá a digitálne posuvné meradlá. Vernierove posuvné meradlá sú tradičnejšie a spoliehajú sa na posuvnú stupnicu na meranie vzdialenosti medzi dvoma bodmi. Digitálne posuvné meradlá na druhej strane používajú elektronický displej na zobrazenie merania, ktoré je zvyčajne presnejšie a ľahšie čitateľné.
Ak chcete zmerať hrúbku zliatinovej rúrky pomocou posuvného meradla, postupujte takto:
- Najprv sa uistite, že strmeň je čistý a v dobrom prevádzkovom stave.
- Otvorte čeľuste strmeňa a umiestnite ich okolo trubice. Na meranie hrúbky steny je potrebné zmerať vonkajší priemer a vnútorný priemer rúrky.
- Jemne zatvorte čeľuste, kým sa nedotknú povrchu trubice. Uistite sa, že strmeň je kolmý na os trubice, aby ste získali presné meranie.
- Odčítajte meranie na displeji posuvného meradla. Ak používate posuvné meradlo, budete musieť zarovnať stupnice a pozorne prečítať hodnotu.
- Ak chcete vypočítať hrúbku steny, odčítajte vnútorný priemer od vonkajšieho priemeru a výsledok vydeľte 2.
Meranie posuvným meradlom má však určité obmedzenia. Môže merať hrúbku iba v bodoch, kde sa čeľuste dotýkajú rúrky, čo nemusí predstavovať celkovú hrúbku rúrky, najmä ak má rúrka nepravidelnosti alebo odchýlky v hrúbke. Tiež je ťažké merať hrúbku rúrok s malým priemerom alebo na ťažko dostupných miestach.
2. Ultrazvukový hrúbkomer
Ultrazvukový hrúbkomer je pokročilejší a presnejší nástroj na meranie hrúbky trubice. Funguje tak, že cez stenu trubice vysiela ultrazvukové vlny a meria čas, za ktorý sa vlny odrazia späť. Na základe rýchlosti zvuku v zliatinovom materiáli a času letu dokáže meradlo vypočítať hrúbku trubice.
Tu je návod, ako používať ultrazvukový hrúbkomer:
- Najprv očistite povrch trubice, kde chcete vykonať meranie. Odstráňte všetky nečistoty, hrdzu alebo farbu, aby ste zabezpečili dobrý kontakt medzi meracou sondou a trubicou.
- Naneste malé množstvo spojovacieho činidla, ako je olej alebo gél, na hrot sondy. To pomáha prenášať ultrazvukové vlny zo sondy do trubice.
- Položte sondu na povrch trubice a pevne ju zatlačte. Uistite sa, že je sonda kolmá na stenu trubice.
- Meradlo zobrazí na svojej obrazovke meranie hrúbky. Vykonajte viacero meraní v rôznych bodoch okolo trubice, aby ste získali priemernú hodnotu hrúbky.
Výhodou použitia ultrazvukového hrúbkomeru je, že dokáže merať hrúbku rúrky bez jej poškodenia a dokáže poskytnúť presné merania aj pre rúrky zložitých tvarov alebo malých priemerov. Správne používanie si však vyžaduje určité školenie a presnosť merania môže byť ovplyvnená faktormi, ako je stav povrchu rúrky, typ zliatinového materiálu a prítomnosť vnútorných defektov.
3. Testovanie vírivými prúdmi
Testovanie vírivými prúdmi je ďalšou nedeštruktívnou testovacou metódou, ktorú možno použiť na meranie hrúbky zliatinových rúrok. Funguje na princípe elektromagnetickej indukcie. Keď striedavý prúd prechádza cievkou umiestnenou v blízkosti trubice, vytvára striedavé magnetické pole. Toto magnetické pole indukuje vírivé prúdy v stene trubice. Veľkosť a fáza vírivých prúdov sú ovplyvnené hrúbkou a vodivosťou trubice. Meraním zmien vírivých prúdov môže testovacie zariadenie určiť hrúbku trubice.
Proces testovania vírivými prúdmi zahŕňa nasledujúce kroky:
- Kalibrujte zariadenie na testovanie vírivými prúdmi pomocou referenčného štandardu so známou hrúbkou.
- Skenujte povrch trubice sondou na vírivý prúd. Sonda sa môže pohybovať po dĺžke trubice alebo otáčať okolo trubice, aby pokryla rôzne oblasti.
- Testovacie zariadenie zobrazí meranie hrúbky a akékoľvek indikácie defektov alebo variácií hrúbky.
Testovanie vírivými prúdmi je vhodné na detekciu malých zmien hrúbky a možno ho použiť na rýchlu kontrolu veľkého počtu rúrok. Je však citlivý na faktory, ako je drsnosť povrchu, magnetické vlastnosti zliatiny a prítomnosť blízkych vodivých materiálov, ktoré môžu ovplyvniť presnosť merania.
Faktory ovplyvňujúce meranie hrúbky
Pri meraní hrúbky zliatinovej rúrky existuje niekoľko faktorov, ktoré môžu ovplyvniť presnosť merania. Tu sú niektoré z hlavných faktorov, ktoré treba zvážiť:
1. Stav povrchu
Ako už bolo spomenuté, stav povrchu trubice môže mať významný vplyv na meranie. Nečistota, hrdza, farba alebo nerovné povrchy môžu narúšať kontakt medzi meracím prístrojom a trubicou, čo vedie k nepresným meraniam. Preto je dôležité pred meraním dôkladne vyčistiť a pripraviť povrch trubice.
2. Vlastnosti materiálu
Vlastnosti zliatinového materiálu, ako je jeho hustota, vodivosť a rýchlosť zvuku, môžu ovplyvniť presnosť merania. Rôzne zliatiny majú rôzne fyzikálne vlastnosti, čo znamená, že rovnaká metóda merania môže poskytnúť rôzne výsledky pre rôzne typy zliatin. Napríklad ultrazvukové hrúbkomery musia byť kalibrované pre konkrétny zliatinový materiál, aby sa zabezpečili presné merania.
3. Teplota
Teplota môže tiež ovplyvniť meranie hrúbky. Pri zmene teploty sa môžu meniť rozmery trubice a vlastnosti meracieho prístroja. Kovy sa napríklad pri zahrievaní rozťahujú a pri ochladzovaní zmršťujú, čo môže spôsobiť zmenu hrúbky rúrky. Preto je dôležité vziať do úvahy teplotu a v prípade potreby vykonať príslušné korekcie.
Tipy na presné meranie hrúbky
Tu je niekoľko tipov, ktoré vám pomôžu získať presnejšie merania hrúbky:
- Používajte kvalitné meracie nástroje a dbajte na ich pravidelnú kalibráciu.
- Vykonajte viacero meraní v rôznych bodoch okolo trubice, aby ste získali priemernú hodnotu a zistili akékoľvek odchýlky v hrúbke.
- Pri používaní meracích nástrojov sa dôsledne riaďte pokynmi výrobcu.
- Ak je to možné, porovnajte výsledky získané z rôznych metód merania, aby ste zabezpečili konzistentnosť a presnosť.
- Zaznamenajte si výsledky meraní pre budúce referenčné účely a účely kontroly kvality.
Záver
Presné meranie hrúbky zliatinovej rúrky je nevyhnutné na zabezpečenie jej kvality a výkonu v rôznych aplikáciách. Existuje niekoľko spôsobov, z ktorých každý má svoje výhody a obmedzenia. Výberom správnej metódy a dodržiavaním správnych postupov môžete získať spoľahlivé merania hrúbky a robiť informované rozhodnutia o použití zliatinových rúr.

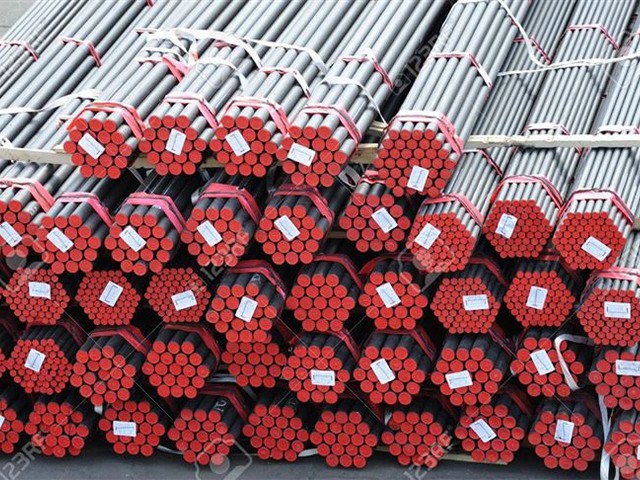

Ak hľadáte na trhu vysokokvalitné zliatinové rúry, ponúkame širokú škálu produktov, vrátaneASTM A556 bezšvíkové ohrievacie rúrky ťahané za studena,Nízkolegované oceľové trubice ekonomizéra ASTM A423, aRúrka kotla ASTM A192. Naše rúry sú vyrábané podľa prísnych noriem kvality a prechádzajú prísnym testovaním, aby sa zabezpečila presná hrúbka a ďalšie vlastnosti. Ak máte akékoľvek otázky alebo by ste chceli prediskutovať svoje špecifické požiadavky, neváhajte nás kontaktovať pre rokovanie o obstarávaní. Sme tu, aby sme vám pomohli nájsť najlepšie riešenia zliatinových rúr pre vaše potreby.
